Как скрыть люки в мощении и сохранить удобный доступ к коммуникациям
В благоустройстве жилого комплекса важно не только обеспечить доступ к подземным сетям, но и сохранить цельный рисунок тротуарного покрытия. Один из вариантов — встраиваемый люк с крышкой-поддоном, которую заполняют той же брусчаткой или тротуарной плиткой, что уложена вокруг.
Идея решения: инженерный доступ остаётся на месте, а крышка люка повторяет окружающее мощение и меньше выделяется на его фоне.
Инженерные сети на территории
На территории жилого комплекса под покрытием могут проходить разные коммуникации. Колодцы и технические камеры встречаются во дворах, у входных групп, на парковках, дорожках и тротуарах.
К распространённым подземным сетям относятся:
- водопровод;
- хозяйственно-бытовая канализация;
- ливневая канализация;
- сети связи и телекоммуникаций.

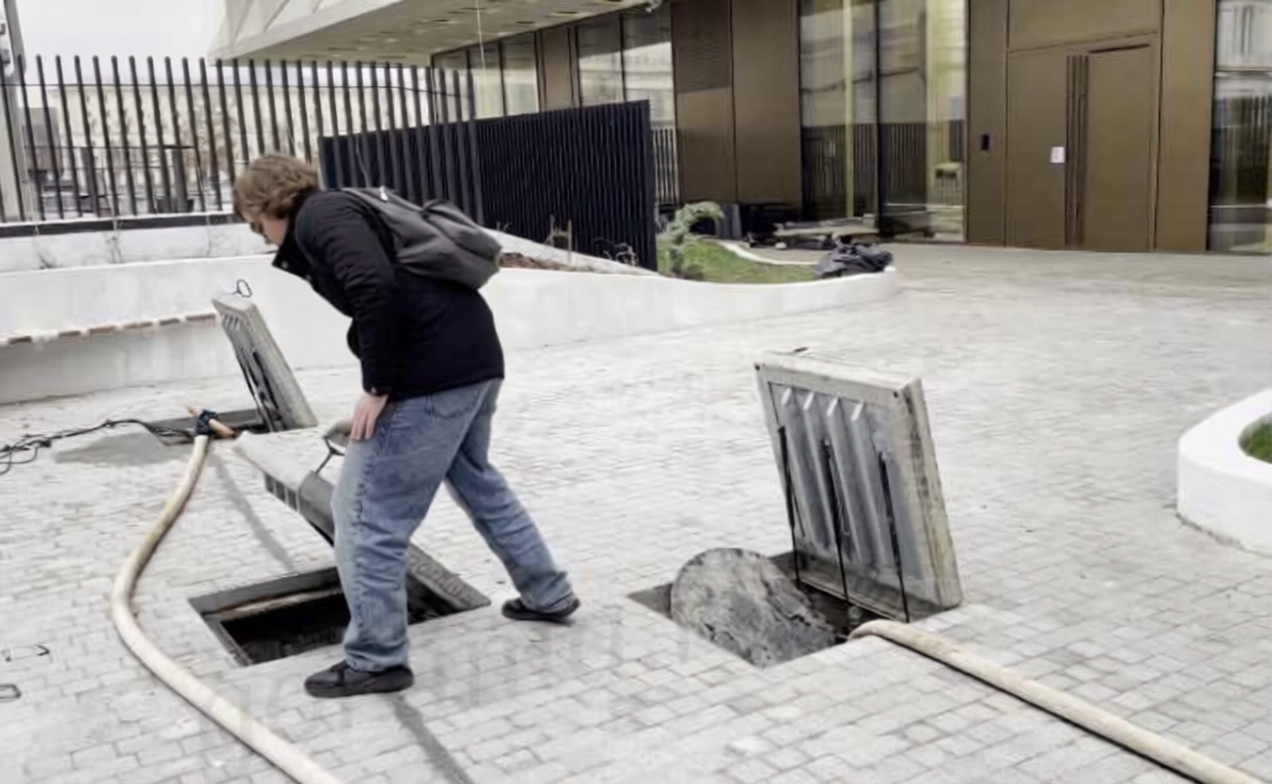

Для их осмотра и обслуживания управляющей организации и аварийным службам необходим безопасный доступ. При этом расположенные на виду крышки не обязательно должны нарушать рисунок мощения.
Люк, встроенный в мощение
Для площадок с брусчаткой или тротуарной плиткой можно использовать напольный люк с заполняемой крышкой. В проекте крышку облицовывают материалом, соответствующим окружающему покрытию, чтобы сохранить его цвет и раскладку.
В качестве примера такого решения рассмотрим модель «Бродвей» с газовыми амортизаторами. Её крышка выполнена в виде поддона на петлях: после установки в неё укладывают подходящий материал мощения. В конструкции предусмотрены стальная рама, усиленная крышка, петли, уплотнитель и два газовых амортизатора.
Состав конструкции
- стальная монтажная рама;
- крышка-поддон на петлях;
- усиленная конструкция крышки;
- два газовых амортизатора;
- уплотнитель по периметру.
Внешний вид

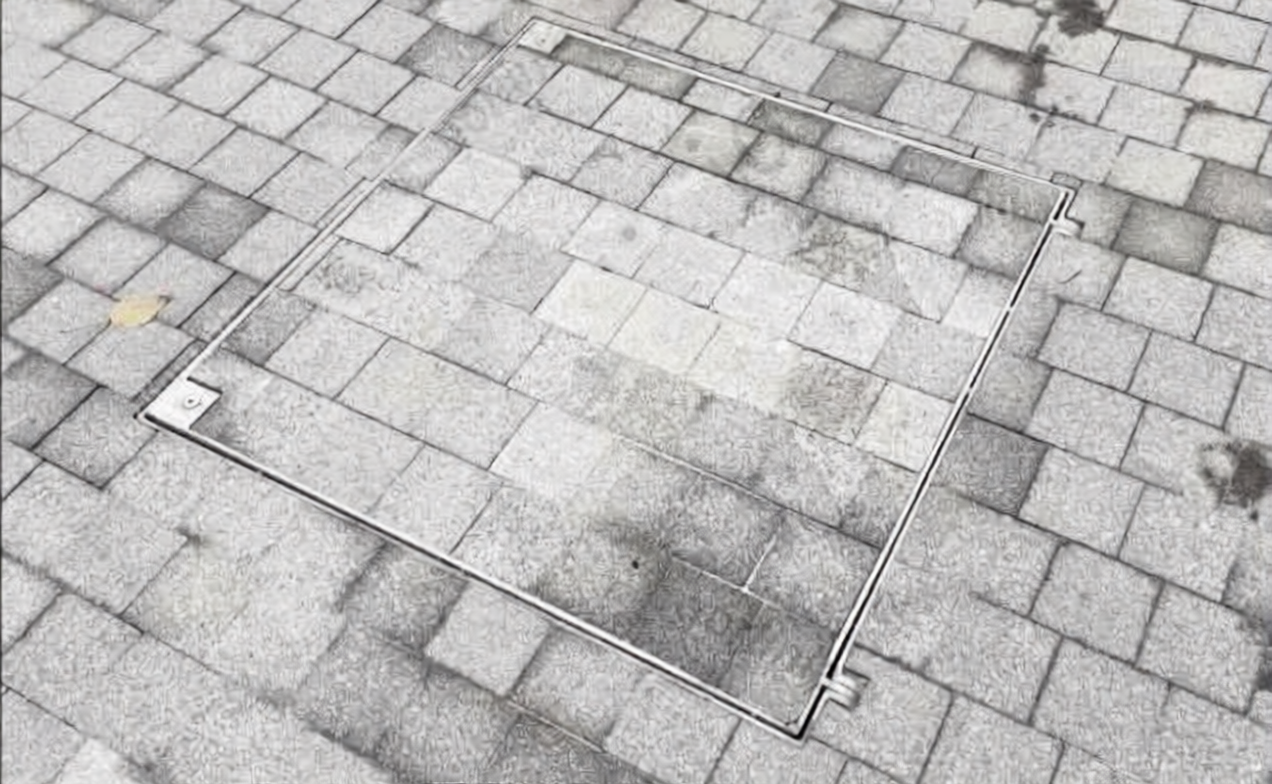

Если подобрать заполнение в тон основному мощению и заранее согласовать раскладку, крышка будет выглядеть как часть покрытия, а не как отдельный технический элемент.
Материалы и защита
В описании модели «Бродвей» указана стальная конструкция с защитным полимерно-порошковым покрытием. Это не следует называть горячим цинкованием: тип антикоррозионной защиты нужно проверять по документации именно той версии изделия, которая предусмотрена проектом.
По периметру крышки установлен уплотнитель. Он помогает ограничить попадание песка и мусора в шахту, а также уменьшить распространение запахов. При этом наличие уплотнителя не означает, что узел является полностью водонепроницаемым: условия защиты зависят от конструкции, монтажа и состояния уплотнения.
Для проектировщиков и монтажников: заранее уточните материал исполнения, тип покрытия, толщину заполнения крышки, класс нагрузки и комплект креплений. Эти параметры могут различаться в зависимости от выбранной модификации.
Как сохранить рисунок покрытия
Чтобы люк вписался в мощение, важно продумать его положение до начала укладки плитки. Сначала согласуют отметку верха рамы с уровнем готового покрытия, затем подбирают ориентацию крышки и раскладку материала внутри неё.
- Расположите люк так, чтобы его крышка не пересекала важные элементы рисунка мощения.
- Подберите заполняющий материал по типу, толщине и внешнему виду к основному покрытию.
- Согласуйте направление швов внутри крышки с раскладкой на площадке.
- Предусмотрите монтажные зазоры и возможность открыть крышку после завершения работ.
- Проверьте, что рядом с люком нет препятствий для подъёма крышки и доступа к колодцу.
Узкая металлическая кромка может восприниматься как технологический шов, если крышка и окружающая поверхность уложены в одной плоскости, а рисунок мощения аккуратно состыкован. Итоговый вид зависит от ширины рамки, качества монтажа и точности подгонки плитки.
Размер и глубина заполнения
Размер люка выбирают не только по габаритам шахты. Важно проверить, какой проём останется в свету, достаточно ли его для спуска или обслуживания оборудования, и подходит ли крышка по массе и удобству открывания.
Для модели «Бродвей» доступна версия 800 × 800 мм. Для неё нужно отдельно уточнить размер свободного проёма в свету и массу крышки после заполнения: эти параметры важны для проектирования доступа и безопасной эксплуатации.
Подберите корпус под толщину мощения
Для линейки «Бродвей» в описании указаны такие варианты глубины корпуса:
- 63 мм — для заполнения материалом толщиной до 33 мм;
- 75 мм — для заполнения материалом толщиной до 40 мм;
- 90 мм — для заполнения материалом толщиной до 60 мм.
Перед заказом сверьте эти значения с фактической толщиной выбранной плитки и монтажного слоя.
Нагрузка и место установки
Люк необходимо подбирать под фактические условия эксплуатации. Для пешеходной площадки и зоны возможного проезда автомобилей требования различаются. Нельзя выбирать изделие только по внешнему виду или размеру — класс нагрузки должен соответствовать проекту и месту установки.
Важно: если над колодцем возможен проезд автомобиля или спецтехники, заранее подтвердите допустимую нагрузку для выбранной модификации у поставщика и проектировщика. Указание нагрузки в тоннах само по себе не заменяет проверку класса и условий монтажа.
Монтаж и эксплуатация
Люк монтируют в подготовленное основание. Раму выставляют по уровню, закрепляют предусмотренным способом и устанавливают так, чтобы её верх совпадал с отметкой готового покрытия. Конкретная схема основания, крепления и бетонирования должна соответствовать инструкции производителя и проекту.
После монтажа крышку заполняют мощением. Перед вводом в эксплуатацию проверяют, что она свободно открывается, амортизаторы удерживают её в предусмотренном положении, а плитка не мешает петлям и не цепляется за раму.
Безопасность: газовые амортизаторы облегчают подъём крышки, но не отменяют правил безопасной работы. Не стойте в зоне движения створки и не начинайте обслуживание колодца, пока крышка надёжно не зафиксирована. Уточните в инструкции, предусмотрено ли открывание люка изнутри.
Что проверить до заказа
- Назначение колодца и необходимый размер проёма в свету.
- Вид покрытия, толщину плитки и толщину монтажного слоя.
- Уровень готового мощения и конструкцию основания.
- Фактическую нагрузку в месте установки.
- Массу заполненной крышки и условия её безопасного открывания.
- Комплектацию: амортизаторы, уплотнитель, крепёж и элементы фиксации.
- Инструкцию по монтажу и доступу для обслуживания колодца.
Результат для проекта
Встраиваемый люк под брусчатку позволяет сохранить доступ к подземным инженерным сетям и поддержать единый рисунок мощения. Для этого необходимо заранее согласовать размер и глубину модели, нагрузку, положение крышки, толщину заполнения и детали монтажа с проектировщиком и подрядчиком.
Итог: эстетичный результат получается не только благодаря скрытой крышке, но и за счёт точной привязки к покрытию, корректного подбора модели и безопасного доступа к коммуникациям.
